Після того, як вода надходить у водомір, вона надходить у вимірювальний механізм через нижні вхідні отвори корпусу робочого колеса, приводячи в обертання робоче колесо. Потім вода виходить через верхні вихідні отвори корпусу робочого колеса. Швидкість робочого колеса прямо пропорційна витраті води. Обертання крильчатки через редуктор передається на індикаторний механізм, який фіксує загальну кількість води, що пройшла через лічильник. Лічильник цього водоміра занурений у виміряну воду, відомий як ротаційний-водомір-типу мокрого типу. Основна одиниця вимірювання цього лічильника води М3.
Компоненти виготовлені з високоякісних матеріалів і оброблені корозійно-стійкими, з перевагами точного вимірювання, тривалого та зручного обслуговування.
налити:
Фітингове з’єднання повинно бути зазначено відповідно до GB/T17241.6-2008PN10, коли замовляються спеціальні специфікації.
Розмір, вага та основні параметри залежать від фізичного продукту та вимог замовлення.
Основні технічні параметри
|
Номінальний діаметр (мм) |
Клас точності |
Потік перевантаження Q₄ |
Загальний потік Q₃ |
Граничний потік Q₂ |
Мінімальна витрата Q₁ |
|
m³/h |
|||||
|
LXS-DN25E |
Рівень 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Рівень 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Рівень 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Рівень 2 |
31.25 |
25.00 |
0.400 |
0.250 |
|
LXS-DN65E |
Рівень 2 |
50.00 |
40.00 |
1.280 |
0.800 |

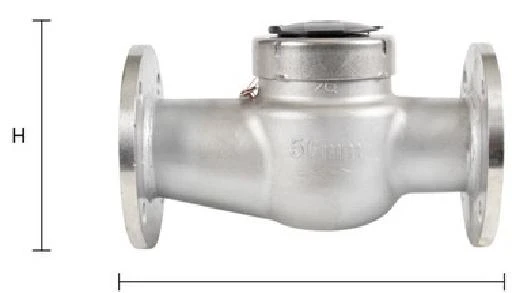

Зовнішні розміри корпусу столу
|
Номінальний діаметр (мм) |
Загальна довжина L горизонтального водоміра (мм) |
Режим відвідування |
|
LXS-DN25E |
225 |
Фланцеве з'єднання |
|
LXS-DN32E |
230 |
Фланцеве з'єднання |
|
LXS-DN40E |
245 |
Фланцеве з'єднання |
|
LXS-DN50E |
285 |
Фланцеве з'єднання |
|
LXS-DN65E |
285 |
Фланцеве з'єднання |
